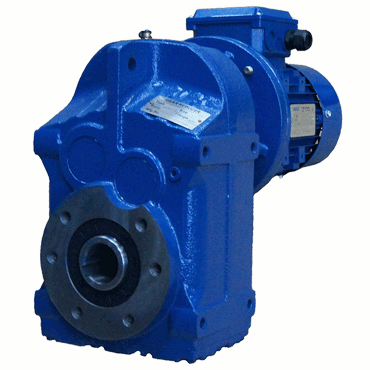

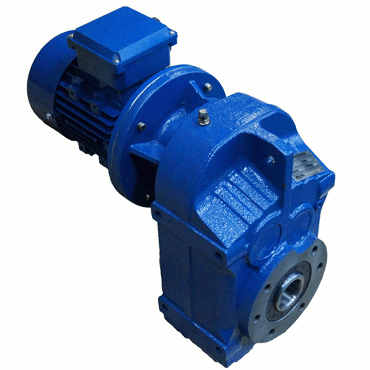

Серия F имеет 11 типоразмеров, комплектуются асинхронными коротко замкнутыми электродвигателями переменного тока, по требованию заказчика возможна установка специальных электродвигателей. Крутящий момент в пределах от 130 до 18 000 Нм. Соотношение передаточных чисел 4 до 30000. Мотор-редукторы могут эксплуатироваться в тяжелых условиях длительное время.
Технические характеристики
Габаритные и присоединительные размеры
На главную
Паспорт
Модификации мотор-редукторов
- F - Цельный вал, крепление к корпусу резьбовыми отверстиями
- FA - Полый вал, крепление к корпусу резьбовыми отверстиями
- FF - Цельный вал, фланцевое крепление к корпусу
- FAF - Полый вал, фланцевое крепление к корпусу
Технические данные
- корпус типоразмеров 37 - 107 чугун
- зубчатое колесо - легированная сталь
- вал - конструкционная сталь
- смазка - синтетическое масло
Максимальный крутящий момент
Типоразмер |
37 |
47 |
57 |
67 |
77 |
87 |
97 |
107 |
Крутящий момент, Нм |
200 |
400 |
600 |
820 |
1500 |
3000 |
4300 |
7680 |
М-редуктор FA57-20-70-5,5-M1 где:
FA |
|
57 |
|
20 |
|
70 |
|
5,5 |
|
M1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cерия редуктора |
|
Межосевое расстояние |
|
Передаточное отношение |
|
Частота вращения выходного вала, об/мин |
|
Мощность электродвигателя, кВт |
|
Монтажное положение |
|
