Цилиндро-конические мотор-редукторы служит для передачи энергии от электродвигателя на выходной вал, частота вращения уменьшается кратности передаточного отношения, передаваемый момент увеличивается. Мотор-редуктор состоит конической зубчатой передачи, которая передает вращение между двумя непараллельными валами. Зубчатая передача, в зависимости от передаточного отношения, может быть с прямыми, косыми и криволинейными зубами. В виду особенности конструкции редукторной передачи, входной и выходной валы находятся под прямым углом. Мотор-редукторы получили широкое распространение во всех отраслях промышленности. Данный тип приводов обладает высоким КПД - (97%), что позволяет использовать их в установках требующих высокую надежность и долговечность. Преимущество коническо-цилиндрического мотор-редуктора – это компактные размеры, низкая стоимость и высокая надежность.

Цилиндро-конические мотор-редукторы серии K имеют 12 типоразмеров, комплектуются асинхронными коротко замкнутыми электродвигателями переменного тока, по требованию заказчика возможна установка специальных электродвигателей. Серия K имеет большой диапазон передаточных отношений, что позволит получить любую частоту вращения на тихоходном валу. Для удобства работы и крепления имеются дополнительные опции: (выходные одно, двухсторонние цилиндрические валы, опорные фланцы, реактивные тяги и т.д.).

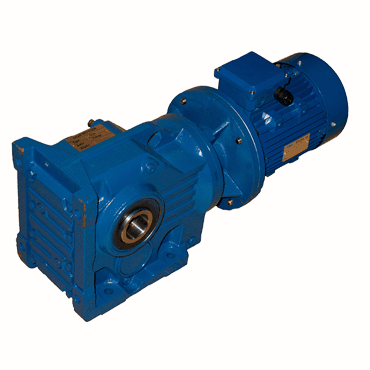

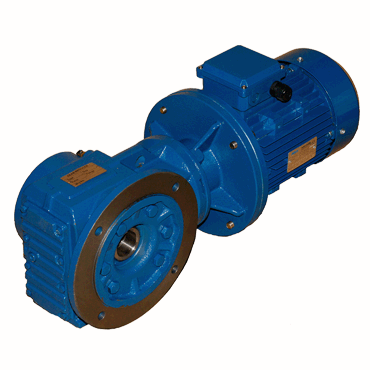

Серия - KA	Серия - KAF

Технические характеристики

Габаритные и присоединительные размеры

Варианты установки

Передаточные числа и максимальный крутящий момент

На главную

Паспорт

Типоразмер: мотор-редукторов	K37, K47, K57, K67, K77, K87, K97, K107, K127, K157
Передаточные числа	3,98-164,50
Макс. выходной вращающий момент	69-31500 Нм
Ресурс	В среднем ресурс работы 15000 часов с сервис фактором FS=1
Корпус	Литой из высокопрочного чугуна
Тип масла	Индустриальное синтетическое масло на весь срок службы Заливается при сборке редуктора. Вязкость в соответствии с ISO
Варианты исполнения	На лапах, фланцевое
Диапазон мощностей мотор-редукторов	0,12-200 кВт

Система обозначений

М-редуктор K-77-27,88-56-4,0-M1 где:

K		77	27,88	56	4,0	M1
1		2	3	4	5	6
1	Cерия редуктора
2	Межосевое расстояние K37, K47, K57, K67, K77, K87, K97, K107, K127, K157
3	Передаточное отношение
4	Частота вращения выходного вала, об/мин
5	Мощность электродвигателя, кВт
6	Монтажное положение
