Техническое описание

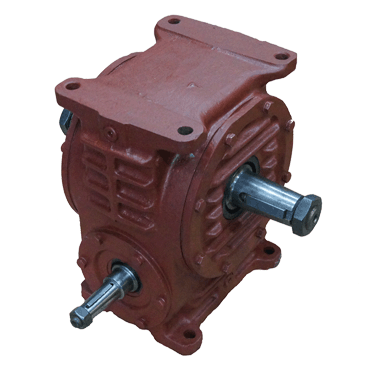

Редуктор червячный одноступенчатый 1Ч-160 предназначен для передачи вращения от электродвигателя к нагрузке. Угловая скорость при этом понижается кратно передаточному отношению редуктора. Момент на выходном валу увеличивается прямо пропорционально понижению скорости на тихоходном валу. Редуктор серии 1Ч-160 может иметь диапазон передаточных чисел 8 – 80. Вес редуктора составляет 120 кг. Подводимая скорость на быстроходный вал не должна превышать 1500 об/мин.

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

Габаритные и присоединительные размеры

Примечание: Редукторы червячные 1Ч160 по умолчанию комплектуются коническими входными и выходными валами. Возможно также цилиндрическое исполнение входного или выходного вала, подробности такой модификации уточняются в ходе оформления заказа.

Варианты сборки редукторов серии 1Ч160

Технические характеристики червячного редуктора 1Ч160

U ном.	Ч-100							Ч-125							Ч-160
	U фак.	1500 мин.-1		1000 мин.-1		750 мин.-1		U фак.	1500 мин.-1		1000 мин.-1		750 мин.-1		U фак.	1500 мин -1		1000 мин.-1		750 мин.-1
	U фак.	Мт Н.м	кпд	Мт Н.м	кпд	Мт Н.м	кпд	U фак.	Мт Н.м	кпд	Мт Н.м	кпд	Мт Н.м	кпд	U фак.	Мт Н.м	кпд	Мт Н.м	кпд	Мт Н.м	кпд
8	7,75	380	0,93	426	0,92	477	0,91	8	659	0,93	758	0,92	826	0,91	8	1250	0,94	1400	0,93	1567	0,92
10	10	367	0,93	410	0,91	460	0,90	10	636	0,93	712	0,92	800	0,91	10,5	1153	0,93	1294	0,92	1450	0,91
12,5	12	374	0,92	420	0,90	470	0,89	13	626	0,92	700	0,91	785	0,89	13	1150	0,93	1290	0,91	1440	0,90
16	15,5	392	0,89	440	0,87	492	0,85	16	676	0,89	757	0,87	850	0,86	16	1390	0,91	1557	0,89	1743	0,88
20	20	389	0,87	414	0,85	464	0,83	20	653	0,88	730	0,86	820	0,84	21	1150	0,88	1290	0,86	1442	0,84
25	24	372	0,87	417	0,84	466	0,83	25	616	0,87	690	0,84	772	0,82	26	1110	0,87	1243	0,85	1392	0,83
31,5	31	400	0,70	448	0,66	500	0,63	32	800	0,81	890	0,78	1000	0,75	32	1600	0,83	1790	0,82	2000	0,79
40	40	387	0,78	433	0,74	485	0,71	40	692	0,79	715	0,76	870	0,73	42	1244	0,79	1360	0,76	1522	0,73
50	48	389	0,77	436	0,73	488	0,71	52	640	0,77	717	0,73	803	0,70	52	1168	0,73	1310	0,74	1465	0,71
63	64	313	0,69	350	0,64	396	0,60	60	610	0,76	683	0,71	765	0,68	66	1033	0,74	1157	0,70	1295	0,66
80	84	292	0,69	327	0,61	366	0,58	84	525	0,69	590	0,63	660	0,60	78	1092	0,74	1223	0,69	1370	0,64
Консольная нагрузка			Рб; Н	800				1200							1600
Консольная нагрузка			Рт; Н	5500				8000							11000
Уровень звука			ДБА	80				80							80
Масса			кг	57 (44)				88							157
