Мотор-редукторы планетарные тип: 3МП-31.5, 3МП-40, 3МП-50, 3МП-63, 3МП-80, 3МП-100, 3МП-125 характеристики, устройство, принцип работы, стоимость. Город Белгород, Белгородская область

Мотор-редукторы серии 3МП представляют собой механизм на базе планетарной передачи. Мотор-редукторы изготавливаются одно-, двух- или трехступенчатыми. К станине оборудования редукторы крепятся на лапах или на опорном фланце. Выходные валы могут быть полыми, коническими или цилиндрическими. Тип крепления и вид вала указывается в маркировке привода. По отношению к другим типам мотор-редукторов, планетарные мотор-редукторы получили высокую популярность, так как имеют высокие показатели КПД и выдерживают большие перегрузки.

Техническое описание

Условия применения

Габаритные и присоединительные размеры

Размеры выходного вала

Технические характеристики

Монтажное исполнение

Паспорт

Техническое описание 3МП-31.5, 3МП-40, 3МП-50, 3МП-63, 3МП-80, 3МП-100, 3МП-125

Мотор-редукторы 3МП-31.5, 3МП-40, 3МП-50, 3МП-63, 3МП-80, 3МП-100, 3МП-125 относятся к группе приводов с планетарной передачей. Корпус редуктора изготовлен из чугуна, что позволяет использовать его в агрессивной среде. В виду особенности планетарного механизма, редуктор можно использовать в качестве мультипликатора.

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ 3МП-31.5, 3МП-40, 3МП-50, 3МП-63, 3МП-80, 3МП-100, 3МП-125

Планетарный механизм может эксплуатироваться до 24 часов в сутки при условии отсутствия перегрева.
Допустимо и использовать привод с постоянной или переменной нагрузкой, не превышающей максимальный момент.
Внешняя среда не должна содержать токопроводящую пыль и взрывоопасные газы.
Мотор-редуктор предназначен для работы в условиях умеренного климата в пределах температурных режимов -45°С до +45°С.
Если мотор-редуктор планируется использовать вне помещения под открытым небом, требуется устанавливать навес, исключающий попадание воды в привод.

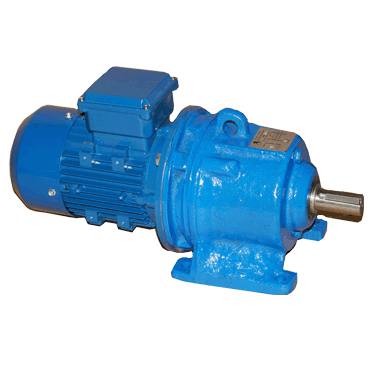

Крепление лапы G110

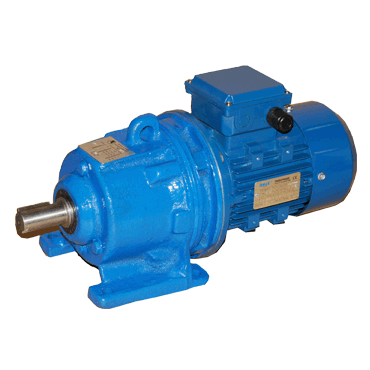

Внешний вид мотор-редуктора серии 3МП на лапах G110

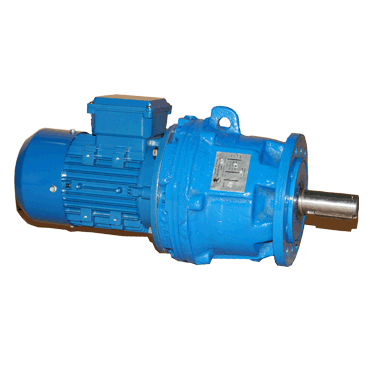

Крепление фланец G310

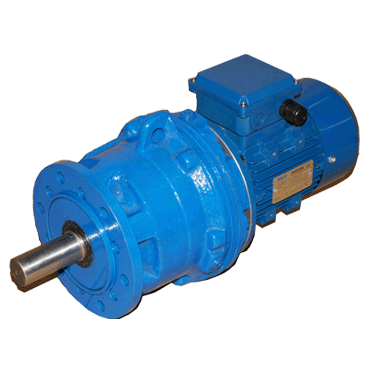

Внешний вид мотор-редуктора серии 3МП на фланце G310

Габаритные и присоединительные размеры

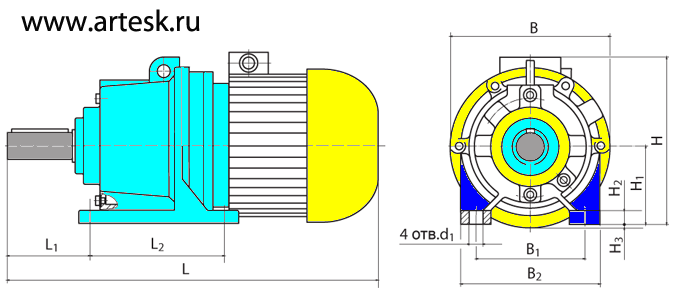

G110 - на лапах

Габаритные и присоединительные размеры

Обозначение мотор-редуктора	Частота вращения выходного вала, об/мин	L	B	H	L 1	L 2	B 1	B 2	H 1	H 2	H 3	d1
		Не более
3МП-25	3,55…16	397	150	160	63	110	120	150	80	12	-	12
	18…90	417	160	171							-
	112…280	478	200	205							20
3МП-31,5	3,55…16	460	190	215	86	130	155	190	100	15	-	15
	18…90	510	200	225							-
	112…280	590	250	247							25
3МП-40	3,55…16	500	224	247	110	170	180	220	112	22	-	20
	18…90	625	250	247							-
	112…280	725	350	305							63
3МП-50	3,55…16	637	270	295	145	210	220	266	132	22	-	22
	18…90	682	270	295							-
	112…280	925	350	360							43
3МП-63	3,55…16	652	350	345	147	230	260	325	160	32	-	24
	18…90	741	350	345							-
	112…280	960	400	440							-
3МП-80	3,55…16	810	380	400	175	325	320	380	200	40	-	35
	18…90	915	380	420							-
	112…280	1240	550	510							75
3МП-100	3,55…16	850	415	420	200	340	340	415	235	40	-	35
	18…90	1080	415	485							-
	112…280	1305	550	570							40
3МП-125	3,55…16	1070	500	540	270	380	400	500	275	50	-	42
	18…90	1360	535	570							-
	112…280	1415	590	630							20

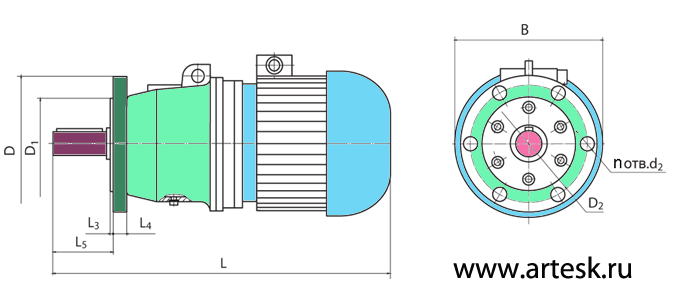

G310 - фланцевое исполнение

4МЦ2С-63 G310 - фланцевое исполнение

Обозначение мотор-редуктора	Частота вращения выходного вала, об/мин	L	B	L 3	L 4	L 5	D	D 1	D 2	d 2	n
		Не более
3МП-25	3,55…16	397	150	4	10	50	155	110	130	12	4
	18…90	417	160
	112…280	478	200
3МП-31,5	3,55…16	460	190	5	12	68	180	130	155	12	6
	18…90	510	200
	112…280	590	250
3МП-40	3,55…16	500	224	6	16	90	200	130	165	15	6
	18…90	625	250
	112…280	725	350
3МП-50	3,55…16	637	270	8	18	124	250	180	215	17	6
	18…90	682	270
	112…280	925	350
3МП-63	3,55…16	652	350	8	20	124	300	230	265	19	6
	18…90	741	350
	112…280	960	400
3МП-80	3,55…16	810	400	10	22	152	400	320	350	22	6
	18…90	915	400
	112…280	1240	550
3МП-100	3,55…16	850	500	14	28	180	500	400	450	22	8
	18…90	1080	500
	112…280	1305	550
3МП-125	3,55…16	1070	600	18	35	245	600	480	540	26	8
	18…90	1360	600
	112…280	1415	600

Размеры выходного вала

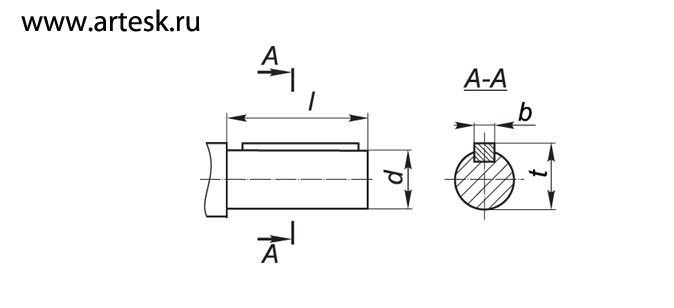

Цилиндрический вал - Ц

Мотор-редуктор	d	d1	l	l1	b	t
3МП-25	25	М16х1,5	60	42	5	13,45
3МП-31,5	28	М16х1,5	60	42	5	14,95
3МП-40	35	М20х1,5	80	58	6	18,55
3МП-50	45	М30х2,0	110	82	12	23,45
3МП-63	55	М36х3,0	110	82	14	28,95
3МП-80	70	М48х3,0	140	105	18	36,38
3МП-100	80	М56х4,0	170	130	20	41,25
3МП-125	110	М80х4,0	210	165	25	55,88

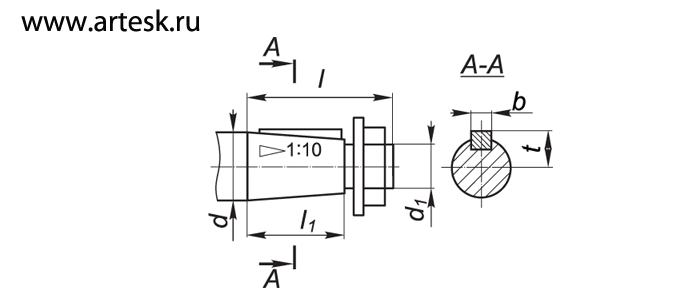

Конический вал - К

Мотор-редуктор	d	l	b	t
3МП-25	25k6	42	8	28
3МП-31,5	28k6	60	8	31
3МП-40	35k6	80	10	38
3МП-50	45k6	110	14	48,5
3МП-63	55k6	110	16	59
3МП-80	70k6	140	20	74,5
3МП-100	80k6	160	22	85
3МП-125	110k6	220	28	116

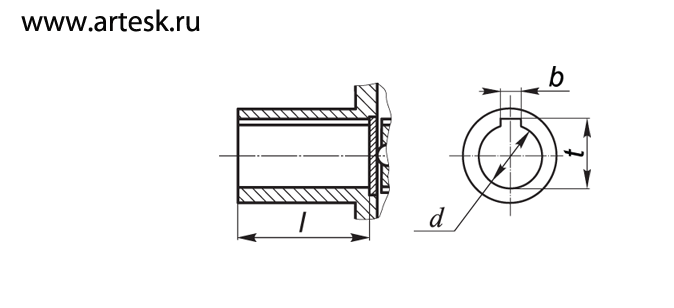

Полый вал - П

Полый вал

Мотор-редуктор	d	l	b	t
3МП-25	-
3МП-31,5	25Н7	55	8	28,1
3МП-40	30Н7	70	8	33,1
3МП-50	40Н7	80	12	43,3
3МП-63	-
3МП-80	-
3МП-100	-
3МП-125	-

Технические характеристики 3МП-31.5, 3МП-40, 3МП-50, 3МП-63, 3МП-80, 3МП-100, 3МП-125

0.25 квт
Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Передаточное число	Радиальная нагрузка, Н	Сервис-фактор	Тип мотор- редуктора	Электродвигатель IEC
0.12 квт
4.6	250	195.24	12900	3.3	3МП50	MS63M6
5.4	210	166.59	13000	3.9
6.2	186	145.67	13000	4.4
5.1	225	176.88	5760	1.35	3МП40	MS63M6
5.5	210	162.94	5830	1.45
6.4	178	139.99	5920	1.70
7.4	155	121.87	5980	1.95
7.8	147	176.88	6000	2.0	3МП40	MS63S4
8.5	135	162.94	6030	2.2
9.9	116	139.99	6070	2.6
11	101	121.87	6100	3.0
12	95	114.17	6110	3.2
14	84	100.86	6120	3.6
15	78	93.68	6130	3.9
6.7	172	134.82	5270	1.15	3МП31.5	MS63M6
7.3	157	123.66	5410	1.25
8.6	134	105.28	5600	1.50
9.9	116	90.77	5730	1.75
11	108	84.61	5770	1.85
12	94	73.96	5850	2.1
10	112	134.82	5750	1.80	3МП31.5	MS63S4
11	103	123.66	5800	1.95
13	87	105.28	5880	2.3
15	75	90.77	5930	2.7
16	70	84.61	5950	2.8
19	61	73.96	5980	3.3
0.18 квт
4.5	385	195.24	12500	2.1	3МП50	MS63L6
5.2	330	166.59	12700	2.5
6.0	290	145.67	12800	2.8
6.3	275	138.39	12900	3.0
7.2	240	121.42	12900	3.4
6.8	255	195.24	12900	3.2	3МП50	MS63M4
7.9	215	166.59	13000	3.8
9.1	190	145.67	13000	4.3
9.5	180	138.39	13000	4.6
7.5	230	176.88	5740	1.30	3МП40	MS63M4
8.1	210	162.94	5810	1.40
9.4	182	139.99	5910	1.65
11	159	121.87	5980	1.90
12	149	114.17	6000	2.0
13	131	100.86	6040	2.3
14	122	93.68	6060	2.5
16	111	84.90	6080	2.7
7.0	245	123.66	3060	0.80	3МП31.5	MS63L6
8.3	210	105.28	4840	0.95
9.6	179	90.77	5190	1.10
10	167	84.61	5310	1.20
9.8	176	134.82	5230	1.15	3МП31.5	MS63M4
11	161	123.66	5370	1.25
13	137	105.28	5580	1.45
15	118	90.77	5710	1.70
16	110	84.61	5760	1.80
18	96	73.96	5840	2.1
19	90	69.33	5870	2.2
22	80	61.18	5920	2.5
24	73	55.76	5940	2.8
27	63	48.08	5960	3.2
4.1	585	166.59	11600	1.40	3МП50	MS80N8
4.7	510	145.67	12000	1.60
4.9	485	138.39	12100	1.70
5.6	425	121.42	12400	1.90
4.5	530	195.24	11900	1.55	3МП50	MS71MS6
5.3	450	166.59	12300	1.80
6.0	395	145.67	12500	2.1
6.7	360	195.24	12600	2.3	3МП50	MS63L4
7.8	305	166.59	12800	2.7
8.9	270	145.67	12900	3.1
9.4	255	138.39	12900	3.2
11	225	121.42	13000	3.7
7.3	325	176.88	5280	0.90	3МП40	MS63L4
8.0	300	162.94	5420	1.00
9.3	255	139.99	5630	1.15
11	225	121.87	5770	1.35
11	210	114.17	5820	1.45
13	185	100.86	5900	1.60
14	172	93.68	5940	1.75
15	156	84.90	5980	1.90
17	140	76.23	6020	2.1
19	126	68.54	6050	2.4
20	118	64.21	6070	2.5
23	104	56.73	6090	2.9
25	97	52.69	6100	3.1
27	88	47.75	6080	3.4
9.6	250	134.82	2630	0.80	3МП31.5	MS63L4
11	225	123.66	4560	0.90
12	193	105.28	5030	1.05
14	167	90.77	5320	1.20
15	155	84.61	5420	1.30	3МП31.5	MS63L4
18	136	73.96	5590	1.45
19	127	69.33	5650	1.55
21	112	61.18	5750	1.80
23	102	55.76	5800	1.95
27	88	48.08	5870	2.3
29	82	44.81	5760	2.4
33	72	39.17	5540	2.8
35	67	36.72	5430	3.0
40	60	32.40	5230	3.4
0.37 квт
4.7	755	145.67	10500	1.10	3МП50	MS90S8
4.9	720	138.39	10800	1.15
5.6	630	121.42	11400	1.30
5.4	655	166.59	11200	1.25	3МП50	MS80K6
6.2	570	145.67	11700	1.45
6.5	545	138.39	11900	1.50
7.1	500	195.24	12100	1.65	3МП50	MS71MS4
8.3	425	166.59	12400	1.90
9.5	375	145.67	12600	2.2
10	355	138.39	12600	2.3
11	310	121.42	12800	2.6
13	265	102.99	12900	3.1
15	240	92.97	12900	3.5
9.9	360	139.99	3490	0.85	3МП40	MS71MS4
11	310	121.87	5350	0.95
12	290	114.17	5460	1.05
14	260	100.86	5630	1.15
15	240	93.68	5700	1.25
16	215	84.90	5790	1.40
18	195	76.23	5870	1.55
20	176	68.54	5930	1.70
21	164	64.21	5960	1.80
24	145	56.73	6010	2.1
26	135	52.69	5990	2.2
29	122	47.75	5820	2.5
32	110	42.87	5650	2.7
37	95	36.93	5410	3.2
40	89	34.73	5310	3.4
41	87	33.79	5270	2.8
44	80	31.12	5150	2.8
52	69	26.74	4920	4.4
59	60	23.28	4720	5.0
63	56	21.81	4620	5.4
15	230	90.77	4250	0.85
16	215	84.61	4720	0.90	3МП40	MS71MS4
19	189	73.96	5070	1.05	3МП40	MS71MS4
20	178	69.33	5210	1.15	3МП31.5	MS71MS4
23	157	61.18	5410	1.30
25	143	55.76	5530	1.40
29	123	48.08	5590	1.60
31	115	44.81	5480	1.75
35	100	39.17	5290	2.0
38	94	36.72	5190	2.1
43	83	32.40	5010	2.4
48	74	28.73	4850	2.7
57	63	24.42	4620	3.2
49	73	27.32	4830	2.8
53	67	26.03	4710	2.8
62	57	22.27	4500	3.5
71	49	19.31	4320	4.1
76	46	18.05	4230	4.3
88	40	15.60	4050	5.0
104	34	13.25	3850	5.6
117	30	11.83	3720	6.0
0.55 квт
8.2	645	166.59	11300	1.25	3МП50	MS80K4
9.3	565	145.67	11800	1.45
9.8	535	138.39	11900	1.55
11	470	121.42	12200	1.75
13	400	102.99	12500	2.1
15	360	92.97	12600	2.3
17	315	81.80	12800	2.6
18	300	77.24	12800	2.8
21	255	65.77	12900	3.2
15	360	93.68	3280	0.85	3МП40	MS80K4
16	330	84.90	5230	0.90
18	295	76.23	5450	1.00
20	265	68.54	5600	1.15
21	250	64.21	5670	1.20
24	220	56.73	5790	1.35
26	205	52.69	5770	1.45
28	184	47.75	5630	1.65
32	166	42.87	5470	1.80
37	143	36.93	5260	2.1
39	134	34.73	5180	2.2
46	115	29.88	4970	2.6
51	103	26.74	4820	2.9
58	90	23.28	4630	3.3
62	84	21.81	4550	3.6
22	235	61.18	3910	0.85	3МП31.5	MS80K4
24	215	55.76	4740	0.95
28	186	48.08	5120	1.10
30	173	44.81	5230	1.15
35	151	39.17	5070	1.30
37	142	36.72	4990	1.40
42	125	32.40	4840	1.60
47	111	28.73	4700	1.80
56	94	24.42	4500	2.1
61	86	22.27	4390	2.3
70	75	19.31	4220	2.7
75	70	18.05	4140	2.9
87	60	15.60	3970	3.3
103	51	13.25	3790	3.7
115	46	11.83	3670	4.0

Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Передаточное число	Радиальная нагрузка, Н	Сервис-фактор	Тип мотор- редуктора	Электродвигатель IEC
0.75 квт
8.3	860	166.59	9490	0.95	3МП50	MS80N4
9.5	755	145.67	10500	1.10
10	720	138.39	10800	1.15
11	630	121.42	11400	1.30
13	535	102.99	11900	1.55
15	485	92.97	12200	1.70
17	425	81.80	12400	1.95
18	400	77.24	12500	2.0
21	340	65.77	12700	2.4
24	300	57.68	12800	2.7
27	270	52.07	12900	3.0
30	240	45.81	12900	3.5
32	225	43.26	13000	3.7
20	355	68.54	3660	0.85	3МП40	MS80N4
21	335	64.21	4950	0.90
24	295	56.73	5450	1.00
26	275	52.69	5480	1.10
29	250	47.75	5370	1.20
32	225	42.87	5240	1.35
37	192	36.93	5060	1.55
40	180	34.73	4980	1.65
46	155	29.88	4800	1.95
52	139	26.70	4660	2.2
58	122	23.59	4510	2.5
52	139	26.74	4660	2.2
59	121	23.28	4490	2.5
63	113	21.81	4420	2.7
72	100	19.27	4270	3.0
77	93	17.89	4180	3.1
85	84	16.22	4070	3.3
29	250	48.08	2330	0.80	3МП31.5	MS80N4
31	235	44.81	4230	0.85
35	205	39.17	4720	1.00
38	191	36.72	4740	1.05
43	168	32.40	4610	1.20
48	149	28.73	4490	1.35
57	127	24.42	4320	1.60
62	116	22.27	4230	1.75
71	100	19.31	4080	2.0
76	94	18.05	4010	2.1
88	81	15.60	3850	2.5
104	69	13.25	3690	2.8
117	61	11.83	3570	3.0
137	53	10.11	3420	3.2
146	49	9.47	3360	3.4
1.1 квт
12	910	121.42	8990	0.90	3МП50	MS90S4
14	775	102.99	10300	1.05
15	700	92.97	10900	1.20
17	615	81.80	11500	1.35
18	580	77.24	11700	1.40
21	495	65.77	12100	1.65
24	435	57.68	12400	1.90
27	390	52.07	12500	2.1
31	345	45.81	12700	2.4
32	325	43.26	12700	2.5
38	275	36.83	12900	3.0
42	250	33.47	12900	3.3
29	360	47.75	3500	0.85	3МП40	MS90S4
33	320	42.87	4850	0.95
38	275	36.93	4720	1.10
40	260	34.73	4660	1.15
47	225	29.88	4520	1.35
52	200	26.70	4410	1.50
59	177	23.59	4290	1.70
60	175	23.28	4270	1.70
64	164	21.81	4210	1.85
73	145	19.27	4080	2.0
78	134	17.89	4010	2.2
86	122	16.22	3910	2.3
96	109	14.56	3800	2.4
112	94	12.54	3650	2.7
119	89	11.79	3590	2.8
138	76	10.15	3450	3.0
154	68	9.07	3340	3.2
43	245	32.40	2900	0.80	3МП31.5	MS90S4
49	215	28.73	3300	0.95
57	183	24.42	3720	1.10
73	145	19.31	3840	1.40
78	135	18.05	3790	1.50
90	117	15.60	3660	1.70
106	99	13.25	3520	1.90
118	89	11.83	3430	2.1
139	76	10.11	3290	2.2
148	71	9.47	3230	2.3
176	60	7.97	3090	2.6
210	50	6.67	2920	2.9
247	43	5.67	2790	3.3
277	38	5.06	2700	3.5
1.5 квт
15	940	92.97	8500	0.85	3МП50	MS90L4
17	830	81.80	9820	1.00
18	785	77.24	10200	1.05
21	670	65.77	11100	1.25
24	585	57.68	11600	1.40
27	530	52.07	11900	1.55
31	465	45.81	12200	1.75
33	440	43.26	12300	1.85
38	375	36.83	12600	2.2
42	340	33.47	12700	2.4
49	295	29.00	12500	2.8
56	255	25.23	12000	3.0
60	240	23.37	11800	3.5
66	220	21.43	11500	3.8
75	191	18.80	11000	4.1
38	375	36.93	2380	0.80	3МП40	MS90L4
41	355	34.73	3840	0.85
47	305	29.88	4220	1.00
53	270	26.70	4140	1.10
60	240	23.59	4050	1.25
61	235	23.28	4040	1.25
65	220	21.81	3990	1.35
73	196	19.27	3890	1.50
79	182	17.89	3830	1.60
87	165	16.22	3740	1.65
97	148	14.56	3650	1.80
112	127	12.54	3520	1.95
120	120	11.79	3470	2.0
139	103	10.15	3340	2.2
155	92	9.07	3240	2.4
176	81	8.01	3140	2.5	3МП40	MS90L4
182	79	7.76	3060	2.1
203	71	6.96	2980	2.2
235	61	6.00	2860	2.6
250	57	5.64	2810	2.7
291	49	4.85	2700	3.0
325	44	4.34	2610	3.3
368	39	3.83	2520	3.7
73	196	19.31	2660	1.00	3МП31.5	MS90L4
78	183	18.05	2840	1.10
90	159	15.60	3160	1.25
106	135	13.25	3350	1.40
119	120	11.83	3270	1.50
140	103	10.11	3160	1.65
149	96	9.47	3110	1.75
177	81	7.97	2980	1.95
211	68	6.67	2820	2.1
249	58	5.67	2710	2.5
279	51	5.06	2630	2.6
326	44	4.32	2520	2.9
348	41	4.05	2470	3.0
414	35	3.41	2360	3.2
204	70	13.25	2880	2.7	3МП31.5	MS90S2
228	63	11.83	2790	2.9
267	54	10.11	2680	3.2
285	50	9.47	2630	3.3
339	42	7.97	2510	3.7
2.2квт
21	980	65.77	5470	0.85	3МП50	MS100M4
24	860	57.68	9540	0.95
27	775	52.07	10300	1.05
31	685	45.81	11000	1.20
33	645	43.26	11300	1.25
38	550	36.83	11800	1.50
42	500	33.47	12100	1.65
49	430	29.00	12100	1.90
56	375	25.23	11700	2.1
60	350	23.37	11400	2.3
66	320	21.43	11200	2.6
75	280	18.80	10800	2.8
79	265	17.82	10600	2.9
90	230	15.60	10200	3.2
100	210	14.05	9910	3.4
73	285	19.27	3550	1.05	3МП40	MS100M4
87	240	16.22	3460	1.15
97	215	14.56	3400	1.20
112	187	12.54	3310	1.35
120	176	11.79	3270	1.40
139	151	10.15	3160	1.50
155	135	9.07	3090	1.65
176	119	8.01	3000	1.70
182	116	7.76	2910	1.40
203	104	6.96	2840	1.55
235	89	6.00	2740	1.75
250	84	5.64	2700	1.85
291	72	4.85	2600	2.1
325	65	4.34	2530	2.3
368	57	3.83	2440	2.5
117	179	23.28	3280	1.70	3МП40	MS90L2
125	168	21.81	3230	1.80
142	148	19.27	3150	2.0
153	138	17.89	3100	2.1
168	125	16.22	3030	2.2
187	112	14.56	2950	2.4
218	97	12.54	2850	2.6
231	91	11.97	2800	2.7
269	78	10.15	2700	2.9
301	70	9.07	2620	3.2
341	62	8.01	2530	3.3
90	230	15.60	1070	0.85	3МП31.5	MS100M4
106	198	13.25	1660	0.95
119	176	11.83	1990	1.05
140	151	10.11	2360	1.15
149	141	9.47	2480	1.20
177	119	7.97	2750	1.30
211	99	6.67	2470	1.45
249	84	5.67	2570	1.70
279	75	5.06	2500	1.80
326	64	4.32	2410	1.95
348	60	4.05	2370	2.0
414	51	3.41	2270	2.2
141	149	19.31	2380	1.35	3МП31.5	MS90L2
151	139	18.05	2510	1.45
175	120	15.60	2740	1.65
206	102	13.25	2720	1.85
231	91	11.83	2650	2.0
270	78	10.11	2550	2.2
288	73	9.47	2510	2.3	3МП31.5	MS90L2
342	61	7.97	2410	2.5
409	51	6.67	2280	2.8
482	44	5.67	2180	3.3
540	39	5.06	2120	3.5
632	33	4.32	2030	3.8
675	31	4.05	1990	3.9
801	26	3.41	1900	4.3
3.0 квт
31	940	45.81	8670	0.85	3МП50	MS100L4
32	890	43.26	9270	0.95
38	755	36.83	10500	1.10
42	685	33.47	11000	1.20
48	595	29.00	11600	1.40
55	515	25.23	11300	1.50
60	480	23.37	11100	1.70
65	440	21.43	10800	1.85
74	385	18.80	10500	2.0
79	365	17.82	10300	2.1
90	320	15.60	9980	2.3
100	290	14.05	9700	2.5
114	250	12.33	9350	2.7
129	225	10.88	9030	3.0
145	197	9.64	8720	3.2
163	176	8.59	8500	3.6
181	158	7.74	8240	4.2
86	330	16.22	2030	0.85	3МП40	MS100L4
96	300	14.56	2500	0.90
112	255	12.54	3040	0.95
119	240	11.79	3040	1.00
138	210	10.15	2970	1.10
154	186	9.07	2910	1.20
175	164	8.01	2840	1.25
181	159	7.76	2740	1.05
201	143	6.96	2680	1.10
233	123	6.00	2610	1.25
248	115	5.64	2580	1.35
288	99	4.85	2490	1.50
323	89	4.34	2430	1.65
365	78	3.83	2360	1.85
237	121	11.79	2670	2.0	3МП40	MS100M2
270	104	10.15	2580	2.2
309	93	9.07	2510	2.4
349	82	8.01	2430	2.5
496	58	5.64	2190	2.7	3МП40	MS100M2
577	50	4.85	2100	3.0
646	44	4.34	2040	3.3
731	39	3.83	1970	3.7
139	205	10.11	780	0.80	3МП31.5	MS100L4
148	194	9.47	1010	0.85
176	163	7.97	1510	0.95
210	137	6.67	1250	1.05
247	116	5.67	1630	1.25
277	104	5.06	1830	1.30
324	88	4.32	2070	1.45
346	83	4.05	2140	1.45
411	70	3.41	2180	1.60
277	103	10.11	2340	1.65	3МП31.5	MS100M2
296	97	9.47	2380	1.70
351	82	7.97	2290	1.90
420	68	6.67	2170	2.1
494	58	5.67	2090	2.5
553	52	5.06	2030	2.6
648	44	4.32	1950	2.8
692	41	4.05	1920	3.0
821	35	3.41	1840	3.2

Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Передаточное число	Радиальная нагрузка, Н	Сервис-фактор	Тип мотор- редуктора	Электродвигатель IEC
4.0квт
39	990	36.83	4070	0.85	3МП50	MS112M4
42	900	33.47	9100	0.90
49	780	29.00	10300	1.05
56	680	25.23	10800	1.15
61	630	23.37	10600	1.30
66	575	21.43	10400	1.40
76	505	18.80	10100	1.55
80	480	17.82	9950	1.65
91	420	15.60	9630	1.75
101	380	14.05	9380	1.90
115	330	12.33	9070	2.1
131	295	10.88	8780	2.3
147	260	9.64	8500	2.4
165	230	8.59	8320	2.7
183	210	7.74	8070	2.9
209	183	6.79	7770	3.2
237	161	5.99	7490	3.3
267	143	5.31	7230	3.6
140	275	10.15	1960	0.85	3МП40	MS112M4
157	245	9.07	2350	0.90
177	215	8.01	2640	0.95
252	152	5.64	2410	1.00	3МП40	MS112M4
293	131	4.85	2350	1.15
327	117	4.34	2300	1.25
371	103	3.83	2250	1.40
176	215	16.22	2640	1.25	3МП40	MS112M2
196	195	14.56	2600	1.35
228	168	12.54	2540	1.50
242	158	11.79	2510	1.55
282	136	10.15	2440	1.70
315	121	9.07	2390	1.80
357	107	8.01	2320	1.90
369	104	7.76	2250	1.55
411	93	6.96	2200	1.70
477	80	6.00	2130	1.95
507	75	5.64	2100	2.1
589	65	4.85	2020	2.3
660	58	4.34	1970	2.5
746	51	3.83	1910	2.8
5.5квт
76	690	18.80	9240	1.15	3МП50	MS132S4
80	655	17.82	9400	1.20
92	575	15.60	9150	1.30
102	515	14.05	8950	1.40
116	455	12.33	8690	1.50
131	400	10.88	8440	1.65
148	355	9.64	8190	1.80
166	315	8.59	8080	2.0
185	285	7.74	7860	2.2
211	250	6.79	7580	2.3
239	220	5.99	7320	2.5
269	195	5.31	7070	2.6
295	178	4.85	1870	0.85	3МП40	MS132S4
330	159	4.34	2110	0.90
373	141	3.83	2080	1.00
230	230	12.54	1730	1.10	3МП40	MS132S2
244	215	11.79	1910	1.15
284	185	10.15	2250	1.25
318	165	9.07	2220	1.35
359	146	8.01	2170	1.40
480	109	6.00	2000	1.45
511	103	5.64	1970	1.50
593	89	4.85	1920	1.70
664	79	4.34	1870	1.85
752	70	3.83	1820	2.1
7.5квт
76	940	18.80	5310	0.85	3МП50	MS132M4
80	890	17.82	5720	0.85
92	780	15.60	6610	0.95
102	705	14.05	7180	1.00
116	615	12.33	7750	1.10
131	545	10.88	8010	1.20
148	485	9.64	7810	1.30
166	430	8.59	7620	1.45
185	390	7.74	7590	1.55
211	340	6.79	7340	1.70
239	300	5.99	7110	1.80
269	265	5.31	6890	1.90
9.2квт
102	860	14.05	4740	0.85	3МП50	MS132ML4
117	750	12.33	5610	0.90
132	665	10.88	6280	1.00
149	590	9.64	6800	1.05
186	470	7.74	6300	1.30
212	415	6.79	6720	1.40
240	365	5.99	6920	1.50
271	325	5.31	6720	1.55
11.0 квт
132	795	10.88	4250	0.85	3МП50	MS160M4
149	705	9.64	5000	0.90
186	565	7.74	4630	1.10
212	495	6.79	5250	1.15
240	435	5.99	5720	1.25
271	390	5.31	6090	1.30
