Техническое описание
Условия применения
Габаритные и присоединительные размеры
Варианты сборки
Технические характеристики
Техническое описание
Редукторы серии 4Ч-80 предназначены для понижения частоты и увеличения крутящего момента. Передаточное отношение в пределах 8 – 80. Подводимая на быстроходный вал угловая скорость не должна превышать 1500 об/мин. Используется редуктор во всех машиностроительных отраслях.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ
- Климатич. варианты исполнения: У,Т – категории размещения 1-3 , а также исполнения УХЛ/О - категория размещения 4 (ГОСТ 15150-69);
- Устройство адаптировано для работы в условиях переменной и постоянной нагрузки (одного направления/реверсивная);
- Вал редуктора рассчитан на вращение в обе стороны, частота не выше 1800об/мин.;
- Характер атмосферы: I и II (ГОСТ 15150-69), запыленность окружающего воздуха не должна превышать 10 мг/м.куб.;
- Эксплуатация предполагается в постоянном режиме – не более 24 ч/сут или с периодическими остановками.

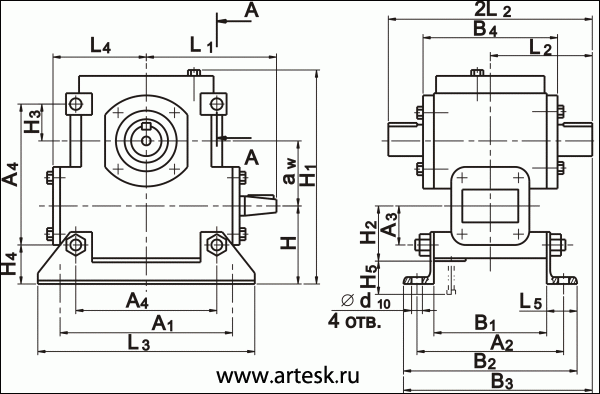

Габаритные и присоединительные размеры

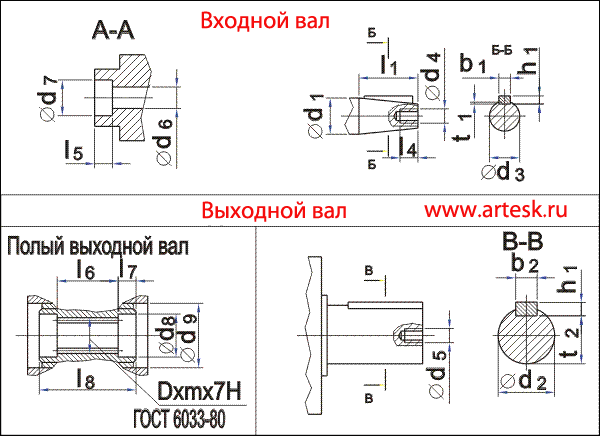

Входной/выходной вал
Типоразмер редуктора |
aw |
A1 |
A2 |
A3 |
A4 |
B1 |
B2 |
B3 |
B4 |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
L1 |
4Ч-80 |
80 |
225 |
185 |
50 |
180 |
140 |
212 |
250 |
165 |
92 |
267 |
75 |
50 |
42 |
190 |
160 |
Типоразмер редуктора |
L2 |
L3 |
L4 |
L5 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
d9 |
d10 |
4Ч-80 |
145 |
260 |
120 |
36 |
5 |
10 |
25 |
35 |
22.9 |
M8 |
M8 |
12.5 |
18 |
41 |
90 |
15 |
Типоразмер редуктора |
h1 |
h2 |
l1 |
l2 |
l3 |
l4 |
l5 |
l6 |
l7 |
l8 |
t1 |
t2 |
эвольвентные шлицы ГОСТ 6033-80 |
объем масла, л |
масса, кг |
4Ч-80 |
5 |
8 |
42 |
58 |
20 |
20 |
8 |
64 |
26 |
116 |
3 |
30 |
40 х1,5х8Н |
0.5…1.0 |
18.6 |

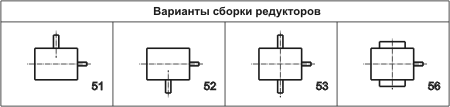

Варианты сборки редукторов
Варианты сборки редукторов

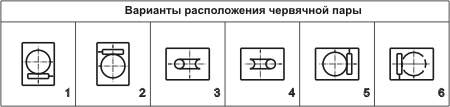

Варианты расположения червячной пары
Варианты расположения лап по плоскости
Технические характеристики червячного редуктора 4Ч-80
Межосевое расстояние, мм |
80 |
Номинальная частота вращения входного вала, об/мин |
1500 |
Передаточное число номинальное |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
Номинальный крутящий момент на выходном валу при основном повторно-кратковременном режиме с продолжительностью включения ПВ=40% , Н*м. |
250 |
224 |
250 |
224 |
Номинальный крутящий момент на выходном ном валу в непрерывном режиме включения ПВ=100% Н*м. |
180 |
160 |
180 |
200 |
180 |
160 |
КПД в непрерывном режиме с ПВ=100%, не менее |
87 |
86 |
85 |
82 |
78 |
76 |
70 |
64 |
62 |
55 |
51 |
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ |
40% |
500 |
100% |
450 |
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ |
40% |
4000 |
100% |
3800 |
Корректированный уровень звуковой мощности, дБА, не более |
83 |
Масса, кг, не более |
15,0 |
Двухступенчатые цилиндрические редукторы 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250
Одноступенчатые цилиндрические редукторы серии ЦУ-100, ЦУ-160, ЦУ-200, ЦУ-250
Двухступенчатые цилиндрические редукторы серии 1Ц2У-315Н, 1Ц2У-355Н, 1Ц2У-400Н, 1Ц2Н-450, 1Ц2Н-500
Трехступенчатые цилиндрические редукторы ЦЗУ-160, ЦЗУ-200, ЦЗУ-250
Одноступенчатые червячные редукторы серии 1Ч-63А
Одноступенчатые червячные редукторы Ч-100, Ч-125, Ч-160
Одноступенчатые червячные редукторы 1Ч-160
Двухступенчатые редукторы Ч2-160

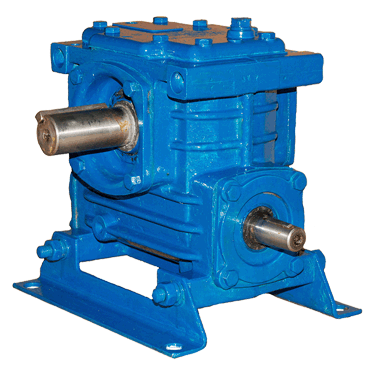

Редукторы червячные одноступенчатые 4Ч-80
