Техническое описание 1МЦ2С-63, 1МЦ2С-80, 1МЦ2С-100, 1МЦ2С-125

Редукторы серии 1МЦ2С являются самыми распространенными среди цилиндрических редукторов выпускаемых промышленностью России. За долгие годы эти редукторы зарекомендовали себя как надежные устройства. Редукторы серии 1МЦ2С имеют четыре типоразмера 1МЦ2С-63, 1МЦ2С-80, 1МЦ2С-100, 1МЦ2С-125. Каждый типоразмер имеет два варианта крепления – на лапах G110 и на фланце G310. Редукторы в базовой комплектации имеют конический вал, возможна установка цилиндрического вала, что оговаривается при заказе.

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

Нагрузка равномерная либо с периодическими изменениями не превышающая максимально допустимый момент

Вращение выходного вала в обе стороны без потери момента

Климатические условия соответствуют стандартам У2, У3, Т2

Время работы редуктора до 24 часов в сутки при условии соблюдения температурных режимов

Заявленные характеристики соответствуют режиму работы до 1000 метров над уровнем моря.

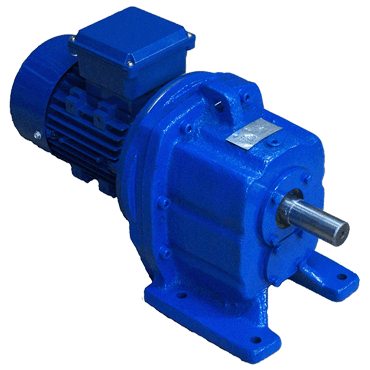

Внешний вид редукторов 1МЦ2С-63, 1МЦ2С-80, 1МЦ2С-100, 1МЦ2С-125

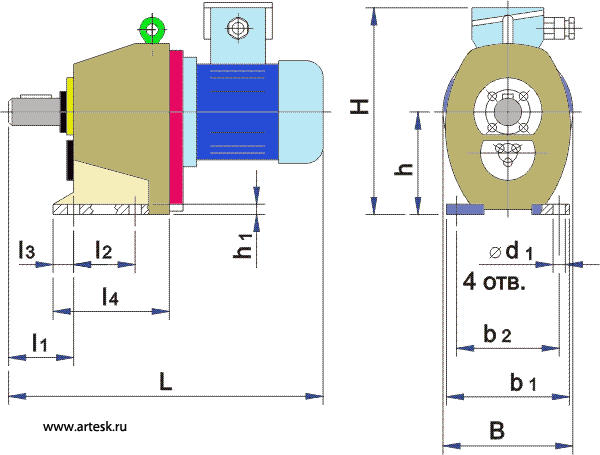

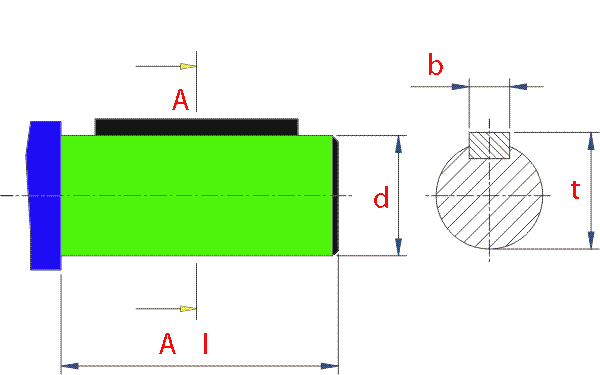

Габаритные и присоединительные размеры 1МЦ2С-63, 1МЦ2С-80, 1МЦ2С-100, 1МЦ2С-125

Тип мотор-редуктора	Частота вращения вых. вала, об/мин	L	B	H	l	l1	l2	l3	l4	b	b1	b2	d	d1 4 отв	h	h1	t
		не более
1МЦ2С-63Н	28...71	465	200	265	60	48	110	15	160	8	185	150	28k6	12	140	16	31
	90	490	200	265
	112...180	515	250	275
1МЦ2С-80Н	28; 35,5; 45; 56	547	200	305	80	75	115	20	175	10	220	180	35k6	15	170	18	38
	71...160	601	250	317
1МЦ2С-100Н	28...90	675	260	377	110	102	130	20	195	14	255	210	45k6	15	212	22	48,5

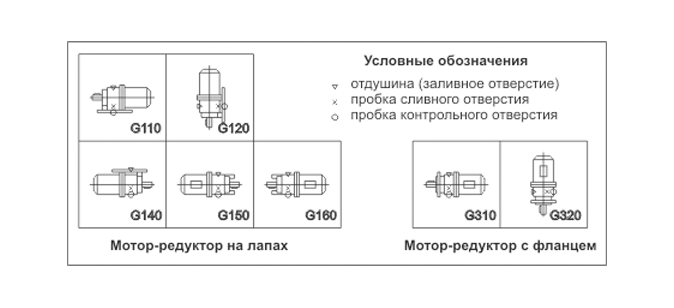

Монтажное исполнение 1МЦ2С-63, 1МЦ2С-80, 1МЦ2С-100, 1МЦ2С-125

Технические характеристики

Тип мотор-редуктора	Выходная скорость об/мин	Номинальный крутящий момент на выходном валу, Нм	Масса, кг	Электродвигатель
Тип мотор-редуктора	Выходная скорость об/мин	Номинальный крутящий момент на выходном валу, Нм	Масса, кг	Тип	Мощность, кВт
1МЦ2С-63Н	28	112	27	АИР71А6	0,37
	28	160		АИР71В6	0,55
	35,5	140		АИР71В6	0,55
	35,5	170	29	АИР80А6	0,75
	45	106	27	АИР71В4	0,55
	45	140	29	АИР80В4	0,75
	56	132	27	АИР71В4	0,75
	56	170	30	АИР80А4	1,1
	71	100	27	АИР71В4	0,75
	71	140	30	АИР80А4	1,1
	90	118	30	АИР80А4	1,1
	90	150	32	АИР80В4	1,5
	112	118	32	АИР80В4	1,5
	112	170	38	АИР90L4	2,2
	140	95	32	АИР80В4	1,5
	140	140	33	АИР90L4	2,2
	180	80	32	АИР80В4	1,5
	180	112	38	АИР90L4	2,2
1МЦ2С-80Н	28	236	37	АИР80А6	0,75
	28	335	41	АИР80В6	1,1
	35,5	180	37	АИР80А6	0,75
	35,5	265	41	АИР80В6	1,1
	45	224	41	АИР80В6	1,1
	45	300	45	АИР90L6	1,5
	56	250	41	АИР80Â4	1,5
	56	355	46	АИР90L4	2,2
	71	280	46	АИР90L4	2,2
	71	355	51	АИР100S4	3,0
	90	236	46	АИР90L4	2,2
	90	335	51	АИР100S4	3,0
	112	180	46	АИР90L4	2,2
		236	51	АИР100S4	3,0
		315	57	АИР100L4	4,0
	140	200	51	АИР100S4	3,0
	140	265	57	АИР100L4	4,0
	180	160	51	АИР100L4	3,0
	180	212	57	АИР100L4	4,0
1МЦ2С-100Н	28	522	70	АИР100L8СВ	1,5
	35,5	550	77	АИР100L6СВ	2,2
	45	455	74	АИР100L6СВ	2,2
	56	514	73	АИР100S4СВ	3,0
	71	553	80	АИР100L4СВ	4,0
	90	422	80	АИР100L4	4,0
