Техническое описание МЧ-100, МЧ-125, МЧ-160, 1МЧ-160

Мотор-редукторы червячные серии МЧ предназначены для понижения угловой скорости и увеличения момента. Серия МЧ имеет три типоразмера: МЧ-100, МЧ-125, МЧ-160. Диапазон передаточных чисел составляет 8 – 80, а мощность электродвигателей от 0,75 до 11 кВт. Корпус редуктора отлит из чугуна и имеет ребра для отвода тепла.

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

Нагрузка постоянная или изменяемая не превышающая максимальный момент

реверс в обе стороны, без изменений рабочих характеристик

климатические условия соответствуют ГОСТ 15150-69 (У2, У3, Т2)

при использование общепромышленных асинхронных электродвигателей внешняя среда должна быть неагрессивной и невзрывоопасной.

Мотор-редукторы МЧ-100, МЧ-125

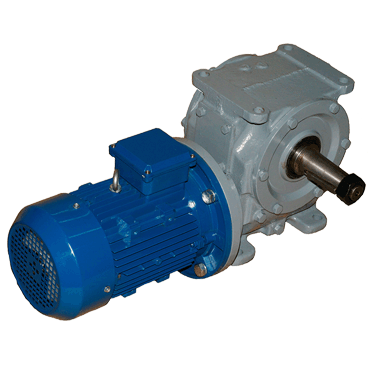

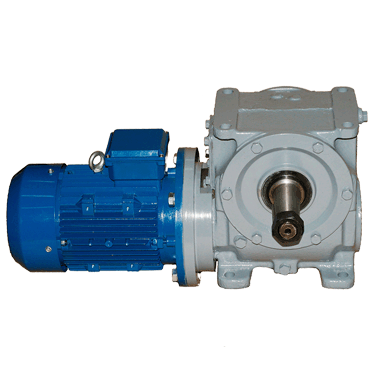

Внешний вид мотор-редукторов МЧ-100, МЧ-125

Мотор-редукторы МЧ-160, 1МЧ-160

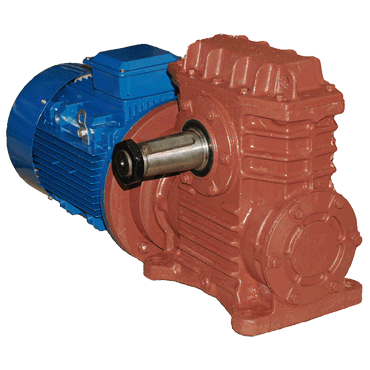

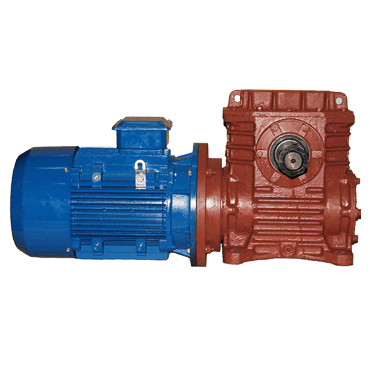

Внешний вид мотор-редукторов МЧ-160, 1МЧ-160

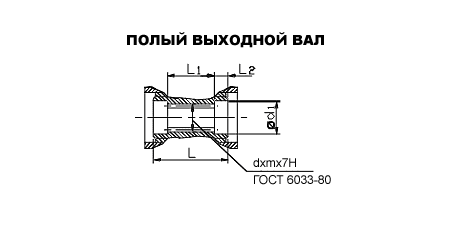

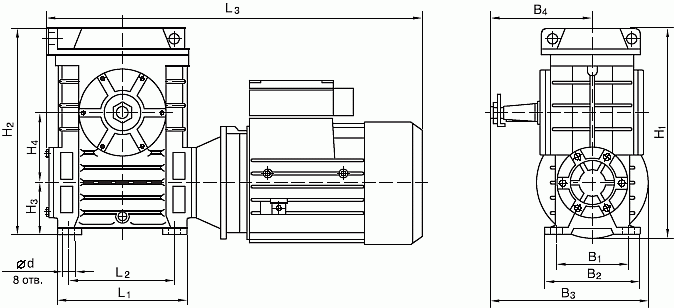

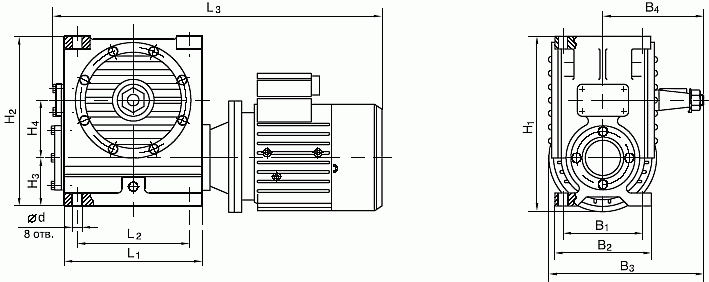

Габаритные и присоединительные размеры

ТИП	ВЫХДНЫЕ КОНЦЫ ВАЛОВ	L	L1	L2	L3	b	d	d1	t	m
МЧ-100	Конический	110	82	32	25	12	45	М30х2- 8g	23,45	-
МЧ-125		110	82	38	30	14	55	М36х3 -8g	28,95	-
1МЧ-160		140	105	50	40	18	70	М48х3- 8g	36,38	-
МЧ-100	Цилиндрический	110	-	-	-	14	45	-	48,5	-
МЧ-125		110	-	-	-	16	55	-	59	-
1МЧ-160		140	-	-	-	20	70	-	74,5	-
МЧ-100	Вал полый шлицевой	205	90	57,5	-	-	45	46	-	2
МЧ-125		230	110	60	-	-	55	60	-	2,5
1МЧ-160		275	130	72,5	-	-	70	72	-	2,5

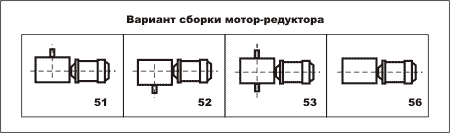

Установочное положение

Технические характеристики

Номинальная скорость вращения выходного вала об/мин	Радиальная консольная нагрузка, приложенная к центру выходного вала, Н	Крутящий момент на тихоходном валу Нм	КПД с ПВ, 100%	Габарит двигателя АИР		Мощность электродвигателя, кВт	Уровень шума, дБА, не более	Масса кг
Мотор-редуктор МЧ-100
180	5500	270	93	112М4		5,5	80	100
140		350	93	112М4		5,5		100
112		430	92	112М4		5,5		100
90		380	89	100L4		4,0		90
71		350	87	100S4		3,0		84
56		440	87	100S4		3,0		84
45		445	70	100S4		3,0		84
35,5		460	78	90L4		2,2		77
28		580	77	90L4		2,2		77
22,4		472	69	90L6		1,5		77
18		580	69	90L6		1,5		77
14		625	61	90L6		1,5		77
11,4		401	58	90LА8		0,75		77
8,2		506	58		90LА8	0,75		77
Мотор-редуктор МЧ-125
180	8000	270	93	112М4		5,5	80	131
140		350	93	112М4		5,5		131
112		430	92	112М4		5,5		131
90		520	89	112М4		5,5		131
71		650	88	112М4		5,5		131
56		595	87	100L4		4,0		121
45		690	81	100L4		4,0		121
35,5		640	79	100S4		3,0		115
28		580	77	90L4		2,2		108
22,4		715	76	90L4		2,2		108
18		805	69	90L4		2,2		108
14		695	71	90L6		1,5		108
11,4		766	68	90L6		1,5		108
8,2		760	60	90LВ8		1,1		108
Мотор-редуктор 1МЧ-160
180	11000	550	94	132М4		11,0	80	204
140		700	93	132М4		11,0		204
112		870	93	132М4		11,0		204
90		1060	91	132М4		11,0		204
71		1300	88	132М4		11,0		204
56		1630	87	132М4		11,0		204
45		1935	83	132М4		11,0		204
35,5		1615	79	132S4		7,5		204
28		1916	73	132S4		7,5		190
22,4		1663	74	112М4		5,5		163
18		2069	74	112М4		5,5		163
14		1880	70	112МВ6		4,0		163
11,4		1763	66	112МА6		3,0		160
8,2		1638	66	112МА8		2,2		160
